বাড়ির তড়িৎ বর্তনীর নকশা
ধরনঃ সাধারণ শিক্ষা
শ্রেণিঃ দশম
বিষয়ঃ বিজ্ঞান
অধ্যায়ঃ একাদশ
শিরোনামঃ জীবপ্রযুক্তি

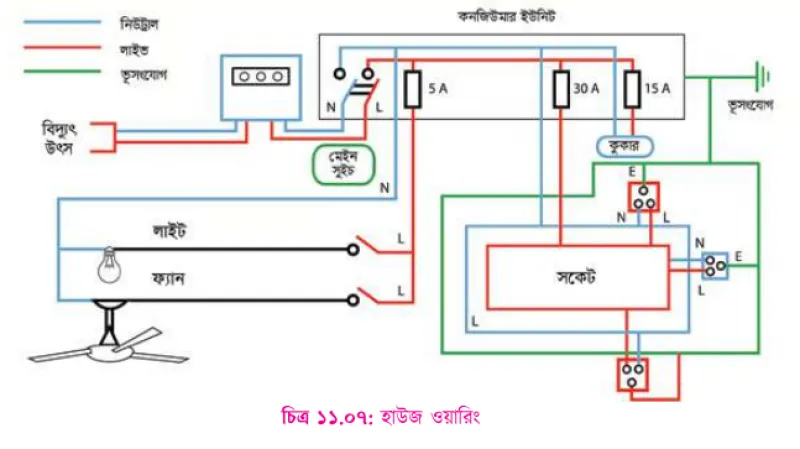

পাঠ্য বইয়ের চিত্রঃ১১.০৭
বাড়ির তড়িৎ বর্তনীর নকশা মূলত একটি সমান্তরাল বর্তনী (parallel circuit) এবং এতে প্রতিটি সুইচ ও বৈদ্যুতিক যন্ত্রের জন্য একটি করে পথ থাকে। এতে প্রতিটি যন্ত্রের (যেমন - বাতি, পাখা) সুইচ আলাদাভাবে নিয়ন্ত্রণ করা যায়, যা এটিকে সিরিজ বর্তনীর চেয়ে অনেক বেশি উপযোগী করে তোলে। একটি সাধারণ নকশায় বিদ্যুৎ সরবরাহ প্রথমে মিটারে প্রবেশ করে, তারপর প্রধান সুইচ ও সার্কিট ব্রেকারের মাধ্যমে বিভিন্ন সার্কিট ब्रेকারে বিভক্ত হয়ে প্রতিটি বৈদ্যুতিক যন্ত্রের সাথে যুক্ত হয়।
নকশার মূল উপাদান ও প্রক্রিয়া
- বিদ্যুৎ সরবরাহ: বিদ্যুৎ সাধারণত দুটি তারের মাধ্যমে আসে - একটি 'লাইভ' (Live) এবং অন্যটি 'নিউট্রাল' (Neutral)। লাইভ তারের বিভব বেশি থাকে, আর নিউট্রাল তারের বিভব শূন্য থাকে।
- মিটার: বিদ্যুৎ সরবরাহ প্রথমে একটি বিদ্যুৎ মিটারে প্রবেশ করে, যা বাড়িতে ব্যবহৃত মোট বিদ্যুতের পরিমাণ পরিমাপ করে।
- প্রধান সুইচ ও সার্কিট ব্রেকার: মিটারের পর একটি প্রধান সুইচ এবং কিছু সার্কিট ব্রেকার থাকে, যা অতিরিক্ত বিদ্যুৎ প্রবাহ থেকে সুরক্ষা দেয়।
- সমান্তরাল বর্তনী: বাড়ির প্রতিটি বৈদ্যুতিক যন্ত্র (বাতি, পাখা, সকেট) সমান্তরাল বর্তনীর মাধ্যমে সংযুক্ত থাকে। এর ফলে একটি যন্ত্রের সুইচ অন বা অফ করলে অন্য যন্ত্রগুলোতে কোনো প্রভাব পড়ে না।
- সুইচ ও সকেট: প্রতিটি যন্ত্রের জন্য আলাদা সুইচ এবং সকেট থাকে, যা দিয়ে আমরা যন্ত্রগুলোকে প্রয়োজন অনুযায়ী চালু বা বন্ধ করতে পারি।
কেন সমান্তরাল বর্তনী ব্যবহার করা হয়
- আলাদা নিয়ন্ত্রণ: প্রতিটি বৈদ্যুতিক যন্ত্রকে আলাদাভাবে নিয়ন্ত্রণ করা যায়।
- সঠিক ভোল্টেজ: প্রতিটি যন্ত্রে সমান ভোল্টেজ সরবরাহ নিশ্চিত হয়।
- নিরাপত্তা: একটি যন্ত্র নষ্ট হয়ে গেলে বা তার সুইচ বন্ধ থাকলে অন্যগুলো কাজ করা বন্ধ করে না।
