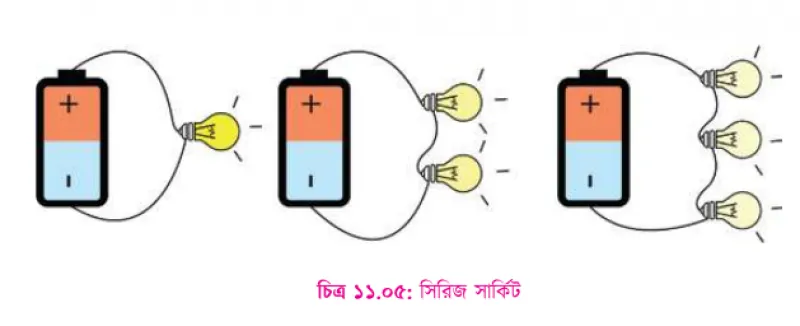

পাঠ্য বইয়ের চিত্রঃ ১০.০৫

• কারেন্ট: সকল উপাদানের মধ্য দিয়ে একই পরিমাণ কারেন্ট প্রবাহিত হয়। যদি মোট কারেন্ট
  Icap I

  𝐼
  হয়, তবে প্রতিটি উপাদানের মধ্য দিয়ে কারেন্টও
  Icap I

  𝐼
  হবে।
• ভোল্টেজ: সমস্ত লোডের ভোল্টেজ ড্রপের সমষ্টি, মোট ভোল্টেজের সমান। যদি ভোল্টেজগুলো
  V1,V2,V3cap V sub 1 comma cap V sub 2 comma cap V sub 3

  𝑉1,𝑉2,𝑉3
  হয় এবং মোট ভোল্টেজ
  VTcap V sub cap T

  𝑉𝑇
  হয়, তাহলে
  VT=V1+V2+V3+...cap V sub cap T equals cap V sub 1 plus cap V sub 2 plus cap V sub 3 plus point point point

  𝑉𝑇=𝑉1+𝑉2+𝑉3+...
  ।
• রোধ: মোট রোধ (রেজিস্ট্যান্স) প্রতিটি উপাদানের রোধের সমষ্টির সমান। যদি রোধগুলো
  R1,R2,R3cap R sub 1 comma cap R sub 2 comma cap R sub 3

  𝑅1,𝑅2,𝑅3
  হয় এবং মোট রোধ
  Rtotalcap R sub t o t a l end-sub

  𝑅𝑡𝑜𝑡𝑎𝑙
  হয়, তাহলে
  Rtotal=R1+R2+R3+...cap R sub t o t a l end-sub equals cap R sub 1 plus cap R sub 2 plus cap R sub 3 plus point point point

  𝑅𝑡𝑜𝑡𝑎𝑙=𝑅1+𝑅2+𝑅3+...
  ।

• এলইডি (LED) চেইন বা কিছু পুরানো ধরনের ফেয়ারি লাইটগুলো সিরিজ সার্কিটে সংযুক্ত থাকে। যদি একটি বাল্বটি নষ্ট হয়ে যায়, তাহলে পুরো চেইনটি জ্বলে না।
• অনেক সেন্সর অ্যারেও সিরিজ সার্কিটে সংযোগ করা হয়।
